Провода и кабели термоэлектродные, термопарные и компенсационные
Всегда в наличии!
Для соединения термопар со средствами измерения температуры предназначены термоэлектродные провода и кабели.
Данные кабели и провода могут развить термо-ЭДС, такую же как термо-ЭДС термопары, для которой они изначально были предназначены. Это достигается по средствам применения различных пар из токопроводящих жил.
Подробное описание марок смотри ниже в таблице.

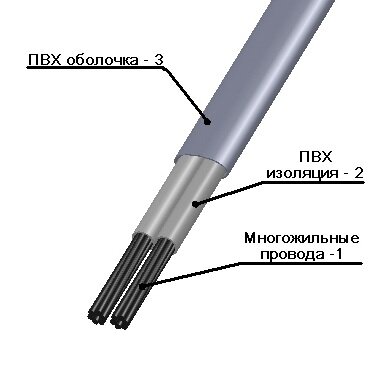

ПТВ, ПТГВ
|
|
Материал жил:
|
Хромель-Алюмель ТХА(К)
Хромель-Копель ТХК(L)
|
Материал изоляции:
|
ПВХ
|
Сечение, мм2:
|
0.5; 1.0; 1.5; 2.5
|
Диапазон температур, оС:
|
-40…+70
|
Расчётная масса, кг/км:
|
70 (сечение 2.5 мм2)
42 (сечение 1.5 мм2)
31 (сечение 1.0 мм2)
- (сечение 0.5 мм2)
|
ПТВВ, ПТВВГ, ПТВО
|
|
Материал жил:
|
Хромель-Алюмель ТХА(К)
Хромель-Копель ТХК(L)
|
Материал изоляции:
|
ПВХ
|
Сечение, мм2:
|
0.5; 1.0; 1.5; 2.5
|
Диапазон температур, оС:
|
-40…+70
|
Расчётная масса, кг/км:
|
86 (сечение 2.5 мм2)
63 (сечение 1.5 мм2)
48 (сечение 1.0 мм2)
31 (сечение 0.5 мм2)
|
ПТВВГЭ, ПТГВОЭ, ПТВЭВГ
|
|
Материал жил:
|
Хромель-Алюмель ТХА(К)
Хромель-Копель ТХК(L)
|
Материал изоляции:
|
ПВХ
|
Материал экрана:
|
Нержавеющая проволока
|
Сечение, мм2:
|
0.5; 1.0; 1.5; 2.5
|
Диапазон температур, оС:
|
-40…+70
|
Расчётная масса, кг/км:
|
108 (сечение 2.5 мм2)
77 (сечение 1.5 мм2)
62 (сечение 1.0 мм2)
45 (сечение 0.5 мм2)
|

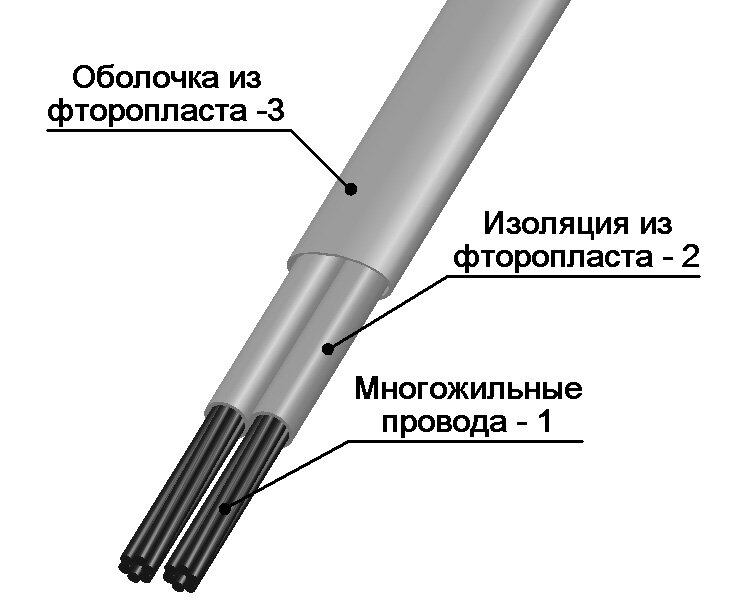

ПТФФ, ПТФФГ (аналог КТМФФ)
|
|
Материал жил:
|
Хромель-Алюмель ТХА(К)
Хромель-Копель ТХК(L)
Медь-Константан ТЖКн(T)
Железо-Константан ТЖК(J)
Нихросил-Нисил ТНН(N)
|
Материал изоляции:
|
Фторопласт
|
Сечение, мм2:
|
0.5; 1.0; 1.5; 2.5
|
Диапазон температур, оС:
|
-40…+200 (250*)
|
Расчётная масса, кг/км:
|
69 (сечение 2.5 мм2)
44 (сечение 1.5 мм2)
32 (сечение 1.0 мм2)
17 (сечение 0.5 мм2)
|

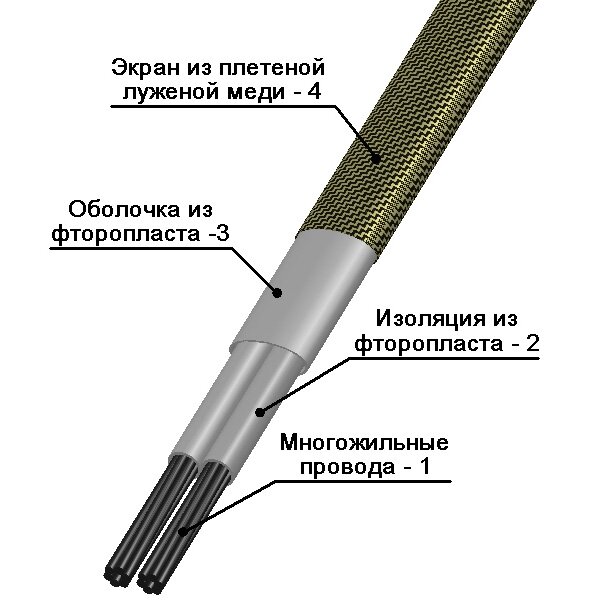

ПТФФГЭ
|
|
Материал жил:
|
Хромель-Алюмель ТХА(К)
Хромель-Копель ТХК(L)
Медь-Константан ТЖКн(T)
Железо-Константан ТЖК(J)
Нихросил-Нисил ТНН(N)
|
Материал изоляции:
|
Фторопласт
|
Материал экрана:
|
Луженая медь
|
Сечение, мм2:
|
0.5; 1.0; 1.5; 2.5
|
Диапазон температур, оС:
|
-40…+200 (250*)
|
Расчётная масса, кг/км:
|
90 (сечение 2.5 мм2)
58 (сечение 1.5 мм2)
46 (сечение 1.0 мм2)
31 (сечение 0.5 мм2)
|
КТМСФЭ
|
|
Материал жил:
|
Хромель-Алюмель ТХА(К)
Хромель-Копель ТХК(L)
|
Материал изоляции:
|
Фторопласт, Стеклонить
|
Материал экрана:
|
Луженая медь
|
Сечение, мм2:
|
0.5
|
Диапазон температур, оС:
|
-40…+200
|
Расчётная масса, кг/км:
|
27.5 (сечение 0.75 мм2)
24 (сечение 0.5 мм2)
|

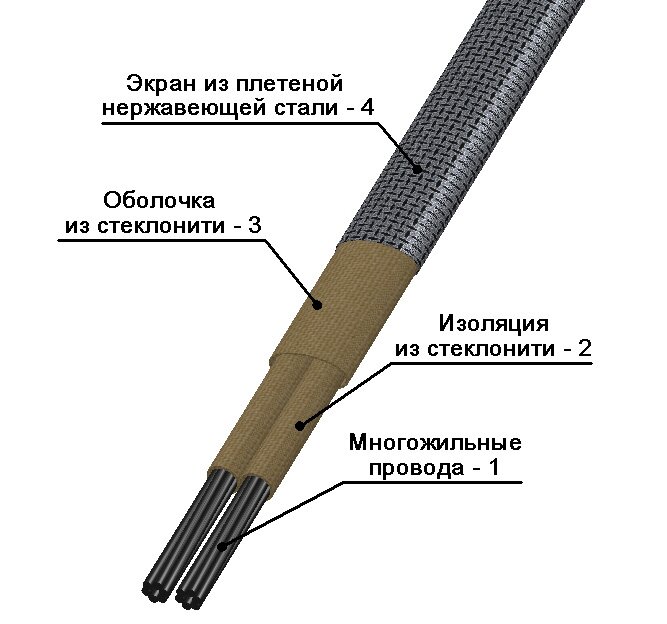

ККМСЭ, КТМСЭ
|
|
Материал жил:
|
Хромель-Алюмель ТХА(К)
Хромель-Копель ТХК(L)
Для термопар типа ПП(S)
Для термопар типа ПР(B)
Железо-Константан ТЖК(J)
Нихросил-Нисил ТНН(N)
|
Материал изоляции:
|
Стеклонить
|
Материал экрана:
|
Нержавеющая проволока
|
Сечение, мм2:
|
0.22; 0.5; 0.75; 1.0
|
Диапазон температур, оС:
|
-40…+400
|
Расчётная масса, кг/км:
|
- (сечение 1.0 мм2)
31 (сечение 0.75 мм2)
27 (сечение 0.5 мм2)
19 (сечение 0.22 мм2)
|
КТСФЭ
|
|
Материал жил:
|
Хромель-Алюмель ТХА(К)
Хромель-Копель ТХК(L)
|
Материал изоляции:
|
Фторопласт, Стеклонить
|
Материал экрана:
|
Луженая медь
|
Сечение, мм2:
|
0.5
|
Диапазон температур, оС:
|
-40…+200
|
Расчётная масса, кг/км:
|
58 (сечение 1.5 мм2)
- (сечение 0.5 мм2)
|
СФКЭ-ХА и СФКЭ-ХК
|
|
Материал жил:
|
Хромель-Алюмель ТХА(К)
Хромель-Копель ТХК(L)
|
Материал изоляции:
|
Фторопласт; Стеклонить, пропитанная кремнийорганическим лаком
|
Материал экрана:
|
Луженая медь
|
Сечение, мм2:
|
0.5; 1.5; 2.5
|
Диапазон температур, оС:
|
-40…+250
|
Расчётная масса, кг/км:
|
88 (сечение 2.5 мм2)
61 (сечение 1.5 мм2)
46 (сечение 0.5 мм2)
|
ПТСС
|
|
Материал жил:
|
Хромель-Алюмель ТХА(К)
Хромель-Копель ТХК(L)
|
Материал изоляции:
|
Высокотемпературная стеклонить
|
Сечение, мм2:
|
0.5; 1.5; 2.5
|
Диапазон температур, оС:
|
-40…+704 (871)
|
Расчётная масса, кг/км:
|
- (сечение 2.5 мм2)
- (сечение 1.5 мм2)
- (сечение 0.5 мм2)
|
ПТКС (аналог кабеля KTK и KTL)
|
|
Материал жил:
|
Хромель-Алюмель ТХА(K)
|
Материал изоляции:
|
Кварцевое стекло, высокотемпературная стеклонить
|
Сечение, мм2:
|
0.5; 1.5; 2.5
|
Диапазон температур, оС:
|
-40…+982 (1093)
|
Расчётная масса, кг/км:
|
- (сечение 2.5 мм2)
- (сечение 1.5 мм2)
- (сечение 0.5 мм2)
|
ПТКК (аналог CEFIRSF)
|
|
Материал жил:
|
Хромель-Алюмель ТХА(K)
|
Материал изоляции:
|
Керамическое волокно
|
Сечение, мм2:
|
0.5; 1.0; 2.5
|
Диапазон температур, оС:
|
-40…+1204 (1316)
|
Расчётная масса, кг/км:
|
- (сечение 2.5 мм2)
33 (сечение 1.0 мм2)
- (сечение 0.5 мм2)
|
